【三和電子】 ♪音ゲー用♪ 照光式ボタン 薄型 100Φ丸ドーム 【OTO-OBSA-100UMQ-1F-LED-12V】
  • 【三和電子】 ♪音ゲー用♪ 照光式ボタン 薄型 100Φ丸ドーム 【OTO-OBSA-100UMQ-1F-LED-12V】
  • 【三和電子】 ♪音ゲー用♪ 照光式ボタン 薄型 100Φ丸ドーム 【OTO-OBSA-100UMQ-1F-LED-12V】
  • 【三和電子】 ♪音ゲー用♪ 照光式ボタン 薄型 100Φ丸ドーム 【OTO-OBSA-100UMQ-1F-LED-12V】
  • 【三和電子】 ♪音ゲー用♪ 照光式ボタン 薄型 100Φ丸ドーム 【OTO-OBSA-100UMQ-1F-LED-12V】
  • 【三和電子】 ♪音ゲー用♪ 照光式ボタン 薄型 100Φ丸ドーム 【OTO-OBSA-100UMQ-1F-LED-12V】
  • 【三和電子】 ♪音ゲー用♪ 照光式ボタン 薄型 100Φ丸ドーム 【OTO-OBSA-100UMQ-1F-LED-12V】
商品コード:Product Code:
OTO-SWA_ILPB_OBSA-100UMQ-B-1F-L...OTO-SWA_ILPB_OBSA-100UMQ-B-1F-LED-B-12V,OTO-SWA_ILPB_OBSA-100UMQ-R-1F-LED-R-12V,OTO-SWA_ILPB_OBSA-100UMQ-G-1F-LED-G-12V,OTO-SWA_ILPB_OBSA-100UMQ-Y-1F-LED-Y-12V,OTO-SWA_ILPB_OBSA-100UMQ-W-1F-LED-W-12V
新品新品

【三和電子】 ♪音ゲー用♪ 照光式ボタン 薄型 100Φ丸ドーム 【OTO-OBSA-100UMQ-1F-LED-12V】
【SANWA】 ♪For Music Game♪ Illuminated Push Button Thin Type 100Φ Round Dome Shape 【OTO-OBSA-100UMQ-1F-LED-12V】

【SANWA】 ♪For Music Game♪ Illuminated Push Button Thin Type 100Φ Round Dome Shape 【OTO-OBSA-100UMQ-1F-LED-12V】

¥ 6,380 (税込)

  • 【三和】照光式ボタン キャップの色:
数量:Quantity:

注文数についてAbout Order Quantity

数量制限が無い場合、
51個以上はカート内で追加可能です。
If no quantity limit, you can add 51 or more in the cart contents page.

カゴに入れるADD TO CART
お問い合わせ
btn_bloc_cart_foreign_inquiry

選択ウィンドウでご指定頂いたオプションと数量が、
お問い合わせ内容に反映されます。
⇒選択無しでもお問い合わせは可能です。

Please send your order or inquiry from the button below.
btn_bloc_cart_foreign_order

Please select an option(options) and q'ty in the selection
windows before clicking the "Order(reserved)" button.
⇒They will be reflected in your order.


btn_bloc_cart_foreign_inquiry

The option(s) and q'ty selected in the selection windows
will be reflected in your inquiry.
⇒You can also send your inquiry without selecting.

商品詳細 / DetailsProduct Details

音楽ゲーム仕様のパーツ組込タイプ

薄型100Φ丸ドーム
プレートは白、キャップとLEDは同じ色の組み合わせになります
スイッチ、ランプホルダー、LEDは組み込まれておりますので、すぐに使用可能です

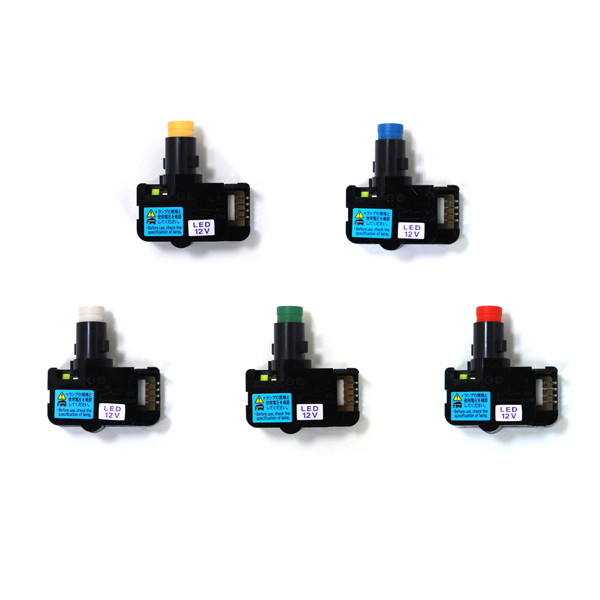

■組込済みパーツ
ランプ:LED-(色記号)-12V
ランプホルダー:OBSA-LHS1F-LN(マイクロスイッチ一体型)
スイッチ:MS-O-3R
スプリング:200g ※通常400gですが、音楽ゲーム仕様のため200gです。
※一体型のホルダーの場合はスイッチの交換はできません。
※他のスプリングと交換することによって押圧調整が可能です。

■置き換え可能なスプリングパーツ(別売り)
スプリング: OBSA-SP 20g、100g、400g、OBSA-SP-K 60g
※ランプフォルダー、スイッチ、ランプなどのカスタマイズについては、ページ下部の関連商品を
 ご覧ください。

<ボタンの仕様>
・スイッチ接点定格: DC30V 0.1A
・スイッチ接点接触抵抗: 1Ω以下(DC6V1A電圧降下法にて)
・ランプ定格(最大): DC30V 3W
・耐電圧: AC500V
・絶縁抵抗: 100MΩ以上(DC250Vメガ)
・使用温度範囲: -20〜+80℃(ウェッジ球使用時)
・使用温度範囲: -20〜+65℃(LED使用時)
・電気的寿命: 定格使用にて50万回以上。開閉頻度20回/分
・機械的寿命: 全ストロークにて100万回以上。開閉頻度60回/分
・押圧: 120〜150g(照光式押釦スイッチ)
・押圧: 100g(スイッチ単品)

◆ご注意点
取付板厚及びナット締め付けトルクの大きさによって押しボタンの動作に不具合がでる場合がありますので、
十分ご確認の上ご使用をお願い致します。

使用上の注意
ランプの発熱に関して、常時点灯で密封状態、又はそれに近い状態で使用する場合、及び取付場所の
雰囲気温度が高い場合には、充分に発熱状態の確認を行って下さい。

ゲームマシンに使われている照光式押しボタンのランプは各メーカーにより、いろいろな種類があります。
ランプ交換・メンテの際は、各マシンの取扱説明書に指定されている規格のランプを必ずご使用下さい。
指定以外のランプを使用すると、熱破壊事故の原因となります。

※クリーニングの際に洗剤を使用する場合は、中性洗剤をご使用ください。
 高濃度のアルコールや溶剤などの成分を含んだクリーニング剤などを使用すると樹脂が変容
 (変色、変形、破損、溶解など)する場合が有りますのでご注意ください。
 もし使用される場合は、先に目立たない部分でお試しください。
 また、念のため最後に水拭きをお勧めします。
音楽ゲーム仕様のパーツ組込タイプ

薄型100Φ丸ドーム
プレートは白、キャップとLEDは同じ色の組み合わせになります
スイッチ、ランプホルダー、LEDは組み込まれておりますので、すぐに使用可能です

■組込済みパーツ
ランプ:LED-(色記号)-12V
ランプホルダー:OBSA-LHS1F-LN(マイクロスイッチ一体型)
スイッチ:MS-O-3R
スプリング:200g ※通常400gですが、音楽ゲーム仕様のため200gです。
※一体型のホルダーの場合はスイッチの交換はできません。
※他のスプリングと交換することによって押圧調整が可能です。

■置き換え可能なスプリングパーツ(別売り)
スプリング: OBSA-SP 20g、100g、400g、OBSA-SP-K 60g
※ランプフォルダー、スイッチ、ランプなどのカスタマイズについては、ページ下部の関連商品を
 ご覧ください。

<ボタンの仕様>
・スイッチ接点定格: DC30V 0.1A
・スイッチ接点接触抵抗: 1Ω以下(DC6V1A電圧降下法にて)
・ランプ定格(最大): DC30V 3W
・耐電圧: AC500V
・絶縁抵抗: 100MΩ以上(DC250Vメガ)
・使用温度範囲: -20〜+80℃(ウェッジ球使用時)
・使用温度範囲: -20〜+65℃(LED使用時)
・電気的寿命: 定格使用にて50万回以上。開閉頻度20回/分
・機械的寿命: 全ストロークにて100万回以上。開閉頻度60回/分
・押圧: 120〜150g(照光式押釦スイッチ)
・押圧: 100g(スイッチ単品)

◆ご注意点
取付板厚及びナット締め付けトルクの大きさによって押しボタンの動作に不具合がでる場合がありますので、
十分ご確認の上ご使用をお願い致します。

使用上の注意
ランプの発熱に関して、常時点灯で密封状態、又はそれに近い状態で使用する場合、及び取付場所の
雰囲気温度が高い場合には、充分に発熱状態の確認を行って下さい。

ゲームマシンに使われている照光式押しボタンのランプは各メーカーにより、いろいろな種類があります。
ランプ交換・メンテの際は、各マシンの取扱説明書に指定されている規格のランプを必ずご使用下さい。
指定以外のランプを使用すると、熱破壊事故の原因となります。

※クリーニングの際に洗剤を使用する場合は、中性洗剤をご使用ください。
 高濃度のアルコールや溶剤などの成分を含んだクリーニング剤などを使用すると樹脂が変容
 (変色、変形、破損、溶解など)する場合が有りますのでご注意ください。
 もし使用される場合は、先に目立たない部分でお試しください。
 また、念のため最後に水拭きをお勧めします。
