レバーカスタマイズ用ガイド GT-8Xを標準搭載
→8枚目画像のように、中央部分を外し、角度を変えて取り付けることで4-8方向の切替が可能です
※現在お使いのJTFシリーズ、JLXシリーズとの置き換えが可能です。
※ご購入時には、【ベースの有無、ベースのタイプ、コネクタ(端子)の取付方向】と【シャフトカバーの有無】を
お選びください。
※5ピンハーネスとレバーボールは付属いたしませんので、お持ちでない場合は別途ご購入ください。
→当ページ下部の関連商品をご覧ください。
※アケコンでの使用について
現行のアケコンの大半は平鉄板が付いているタイプ(JLF-TP-8YT-SK や JLX-TP-8YT-SK)が
採用されていますが、ご購入の際は、お手持ちの機器のレバーとの互換性を事前に必ずご確認ください。
JLX2-TP-8シリーズの特徴
・M ベースの素材をナイロンから 気温や湿度に対する環境の影響を受け難いPOM(ポリアセタール樹脂)へ変更。
・M ベース用のワッシャーの厚みを増やすことで動作中のワッシャーのガタつきを軽減。
・ベアリングが収まる M ベース内部の形状を調整する事で、従来よりもベアリングのガタつきを軽減。
・M ベースに対する耐磨耗性・摺動性が高める為、ベアリングの素材を POM からナイロンに変更。
・JLXシリーズ標準搭載のMベースをワッシャーの浮きを抑える形状に変更。
・マイクロプリント基板の素材を紙フェノールから、反りが生じにくく耐久性が高いCEM-3 へ変更。
・黒い PS パイプ(JLFシリーズ 標準搭載)を採用。
PS パイプを JLF と同じにすることで操作感覚の違和感がなくなりました。
カスタマイズ時の注意点
同じ素材同士の組み合わせは摺動性が悪く磨耗が激しくなるため、JLFのベアリングとJLX/JLX2の
Mベース(POM)、JLFのMベースとJLX/JLX2のベアリング(ナイロン)での使用は避けてください。
※コネクタ(端子)の取付位置による品番の違いについて
・パネル取付用ネジ穴2個に対して、水平方向にコネクタが付く場合 →「TP-8」
・パネル取付用ネジ穴2個に対して、垂直方向にコネクタが付く場合 →「TP-8Y」
※傾斜角度とパネルへの取付穴位置
・傾斜角度:+-8.5度

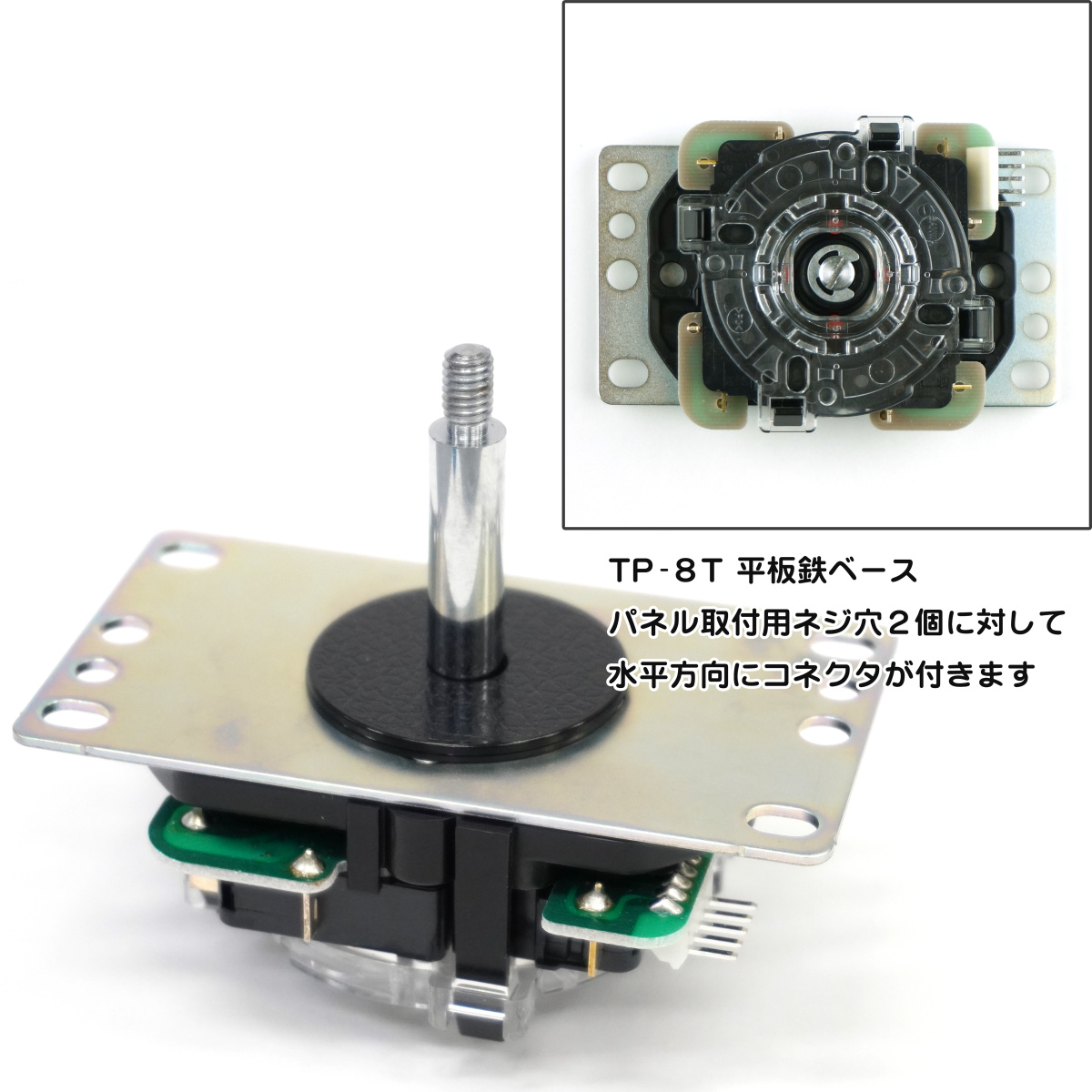

・平鉄板: 85x40mm(4ヶ所止め)、または 85mm(2ヶ所止め)も可

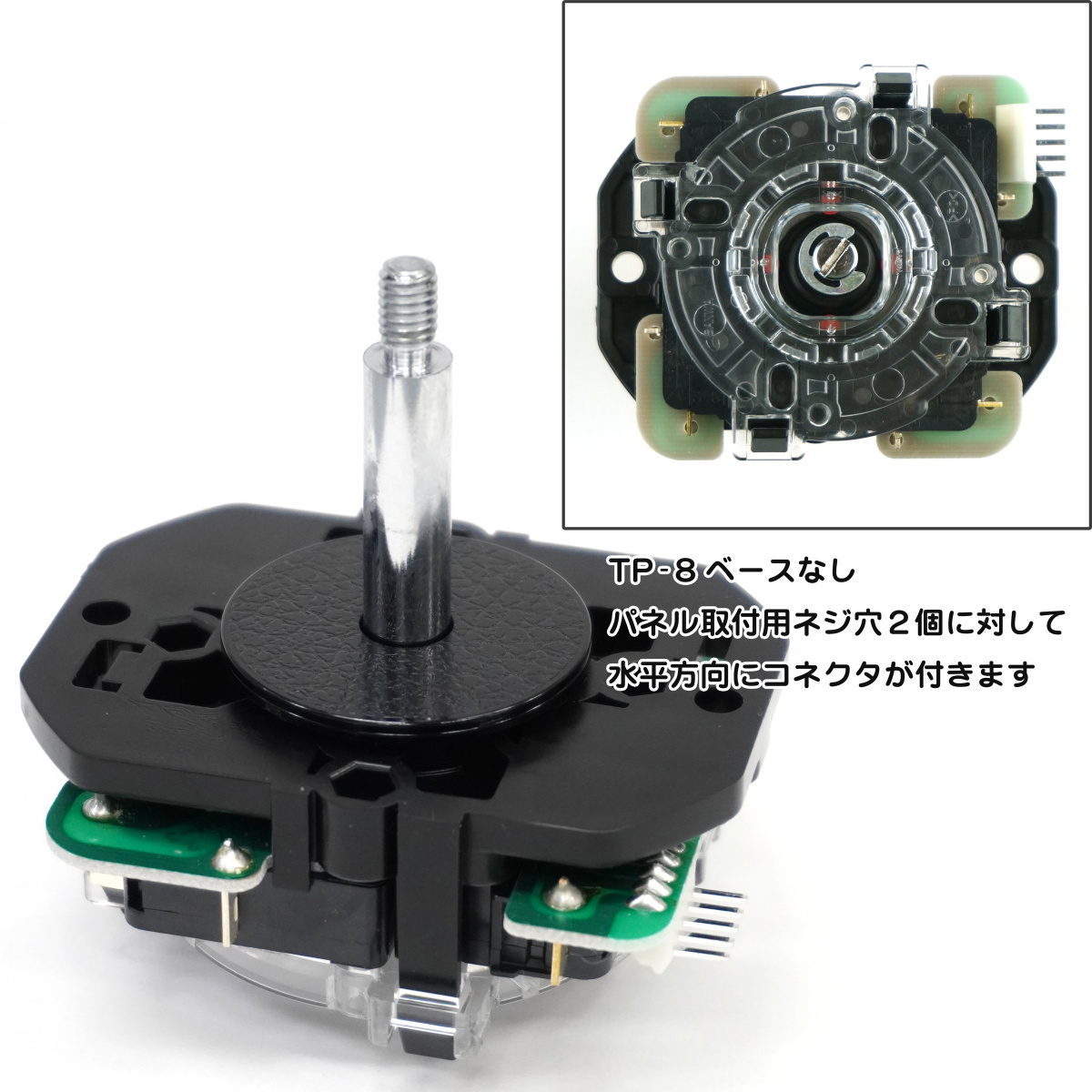

・ベース板無し: 65mm(2ヶ所止め)

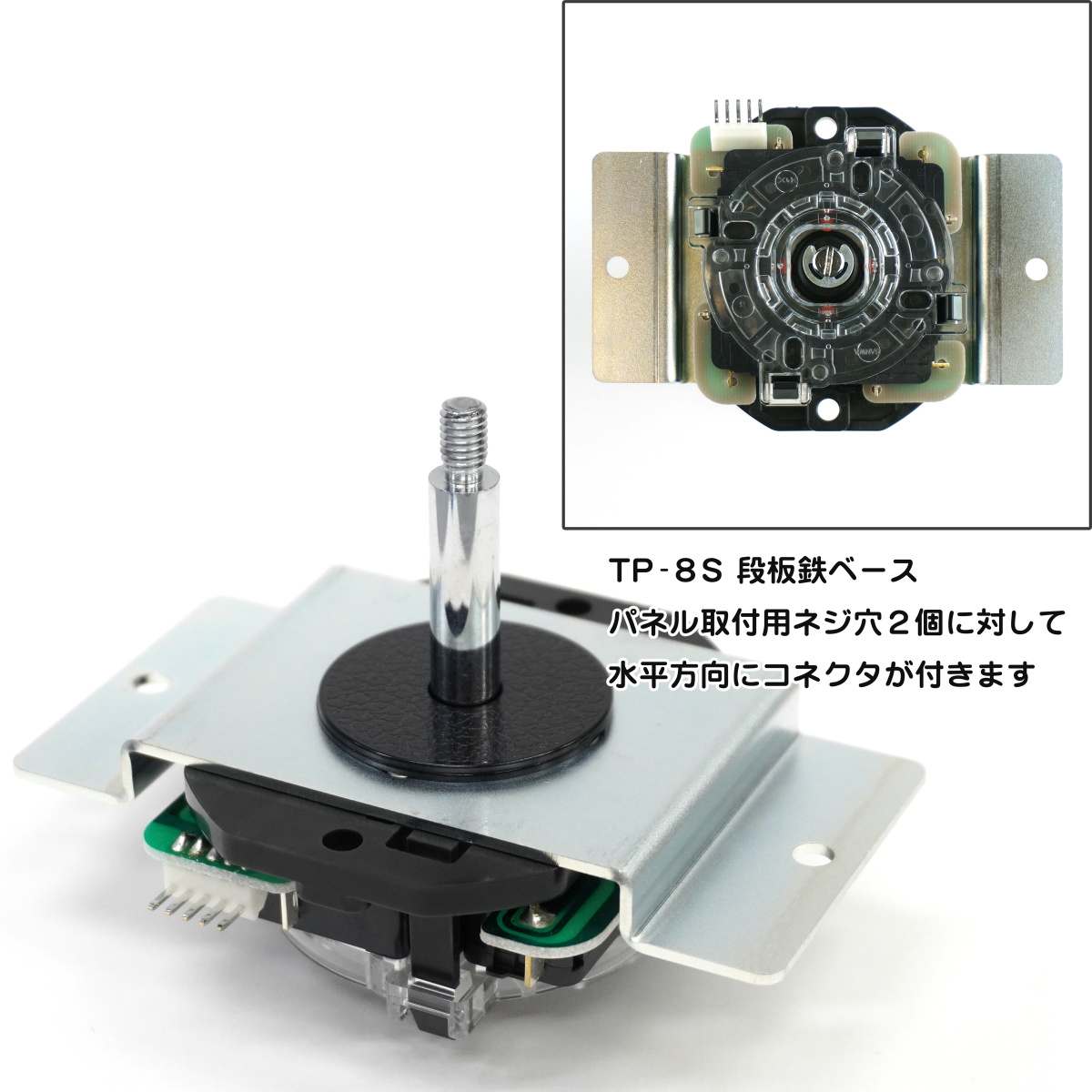

・段鉄板: 96mm(2ヶ所止め)
