三和電子製ジョイスティックレバーJLX2シリーズのメンテナンス用交換パーツです


1. シャフト: JL-S9F (JLF/JLX と共通)
　 材質: 鉄 クロームメッキ

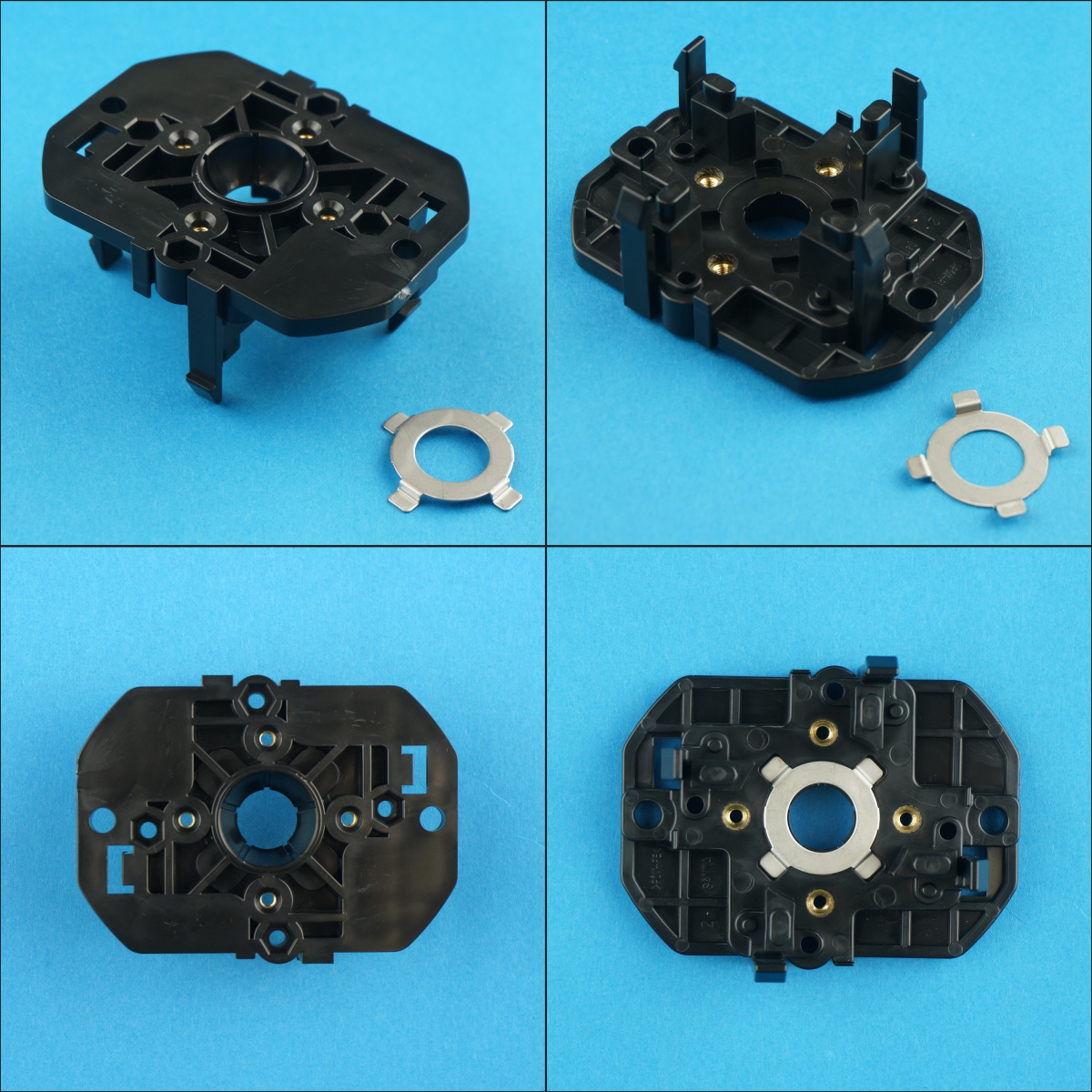

2. Mベース(ワッシャーJLX2-MW付): JLX2-P-2 (JLX2専用、JLX でも使用可能)
　 材質:POM樹脂 (ポリアセタール樹脂)
　 ※JLF-P-2と互換性無し

3. マイクロ付きプリント基板: XTP-MA (JLX と共通、JLF でも使用可能)
　 材質:CEM-3 (ガラスコンポジット材)
　 使用スイッチ: MS-O-2P

4. スプリング: JLF-SP (JLF/JLX と共通)
　 材質: SUS

5. P.Sパイプ: JLF-P-5 (JLF と共通、JLX でも使用可能)
　 材質: ジュラコン
　 ※JLFシリーズに標準搭載

6. S.Pパイプ: JLF-P-6 (JLF/JLX と共通)
　 材質: POM樹脂 (ポリアセタール樹脂)

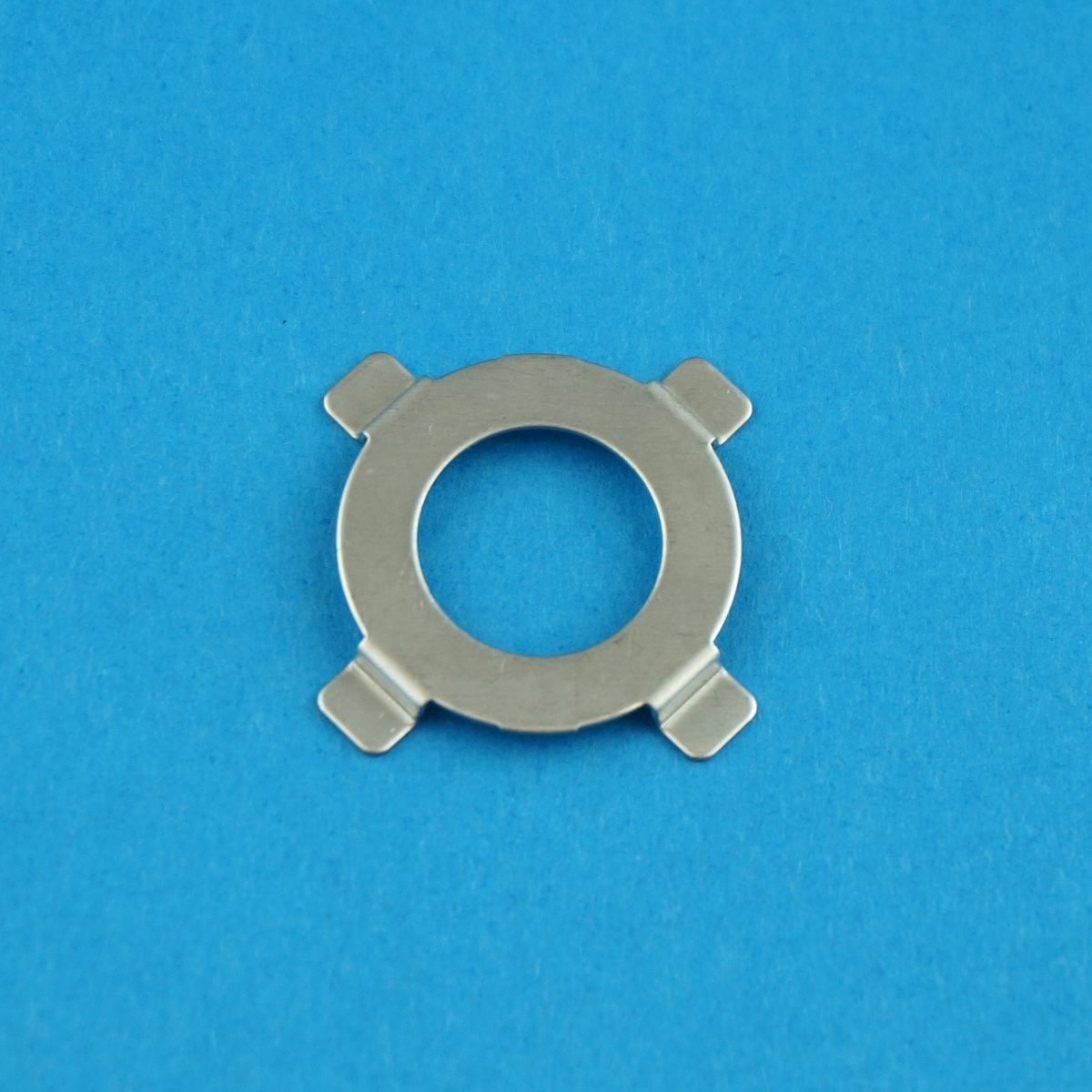

7. ワッシャー: JLX2-MW (JLX2-P-2用)
　 材質: SUS430
　 ※JLF-MW、JLX-MWと互換性無し

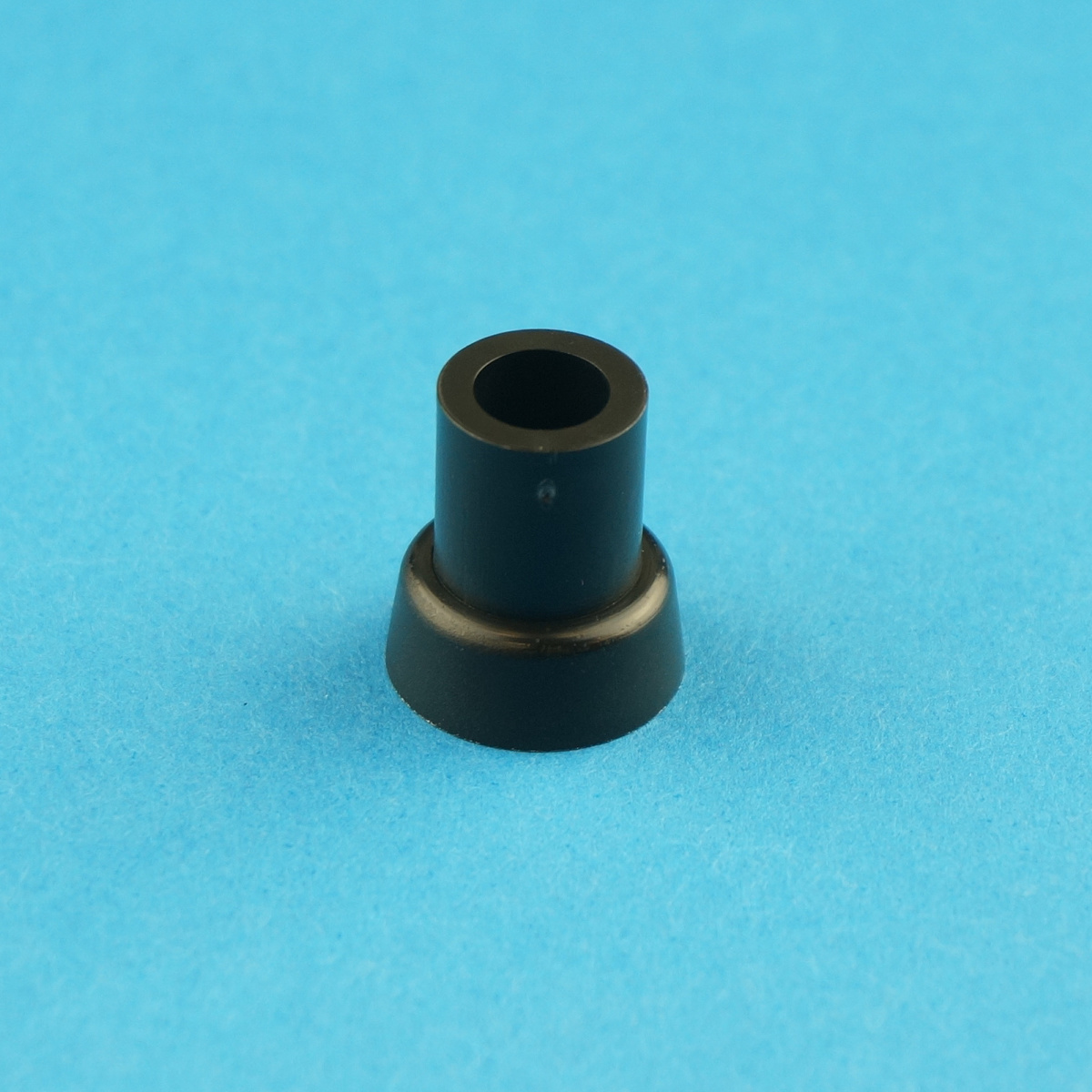

8. ベアリング: JLX-P-4 (JLX/JLX2専用)
　 材質: PA6 (6ナイロン)
　 ※JLF-P-4と互換性無し

※その他のパーツは別ページにて販売しております。
　・ガイドプレート ⇒ GT-8X
　・ガイドチップ ⇒ GTN
　・留め具(Eリングφ5 ⇒ JLF-E-P5
　・マイクロスイッチ(単品) ⇒ MS-O-2P
　・レバーパッキン(ディスク) ⇒ JL-PP1
　・シャフトカバー&レバーパッキン ⇒ JLF-CD
　・レバーボール ⇒ LB-35、その他

JLX2-TP-8シリーズの特徴
・M ベースの素材をナイロンから 気温や湿度に対する環境の影響を受け難いPOM(ポリアセタール樹脂)へ変更。
・M ベース用のワッシャーの厚みを増やすことで動作中のワッシャーのガタつきを軽減。
・ベアリングが収まる M ベース内部の形状を調整する事で、従来よりもベアリングのガタつきを軽減。
・M ベースに対する耐磨耗性・摺動性が高める為、ベアリングの素材を POM からナイロンに変更。
・JLXシリーズ標準搭載のMベースをワッシャーの浮きを抑える形状に変更。
・マイクロプリント基板の素材を紙フェノールから、反りが生じにくく耐久性が高いCEM-3 へ変更。
・黒い PS パイプ(JLFシリーズ 標準搭載)を採用。
　PS パイプを JLF と同じにすることで操作感覚の違和感がなくなりました。

※同じ素材同士の組み合わせは摺動性が悪く磨耗が激しくなるため避けてください。
　・JLF のベアリングとJLX2 のM ベース (POM)
　・JLF のM ベースとJLX2 のベアリング (ナイロン)

注意
・業務用製品ですので取扱説明書・パッケージは御座いません。
・商品特性をよく理解できるお客様のみご購入下さい。
・当店では取り付けのサポート等は一切行っておりません。

※クリーニングの際に洗剤を使用する場合は、中性洗剤をご使用ください。
　高濃度のアルコールや溶剤などの成分を含んだクリーニング剤などを使用すると樹脂が変容
　(変色、変形、破損、溶解など)する場合が有りますのでご注意ください。
　もし使用される場合は、先に目立たない部分でお試しください。
　また、念のため最後に水拭きをお勧めします。
